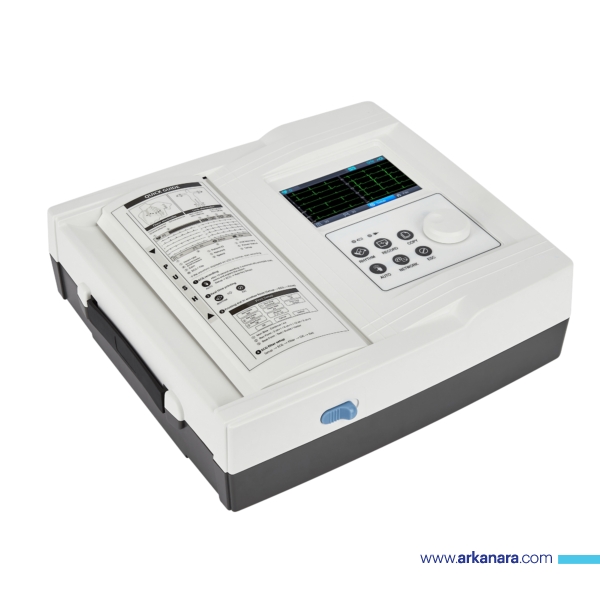

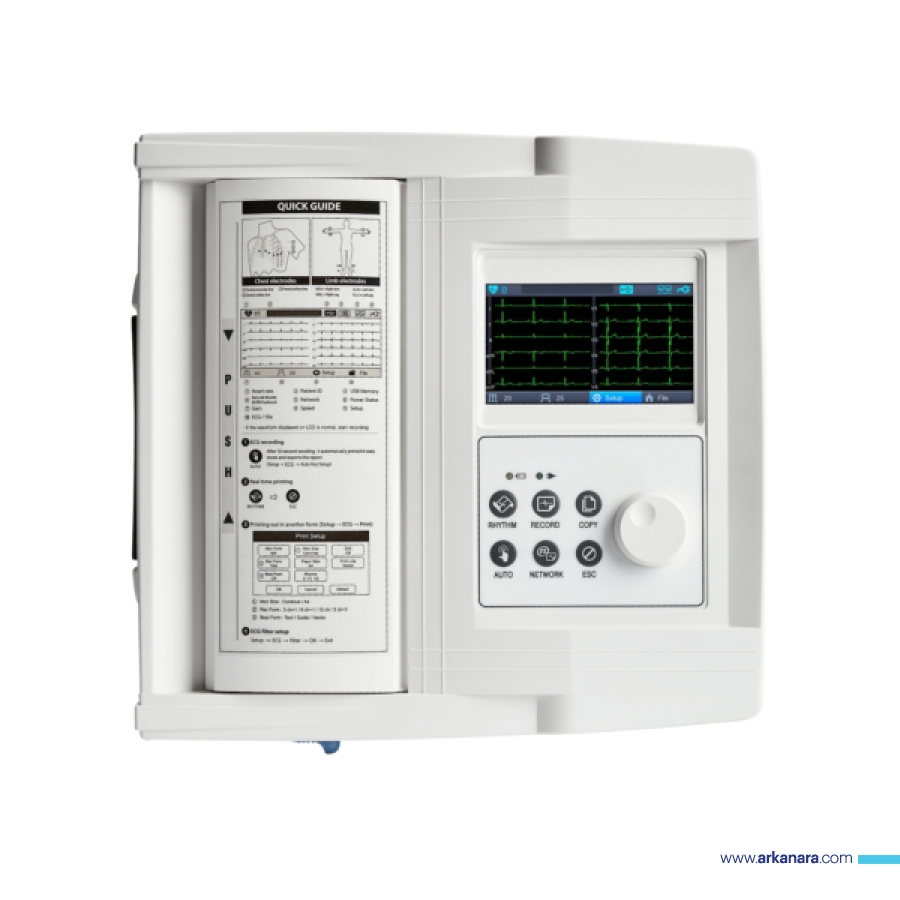

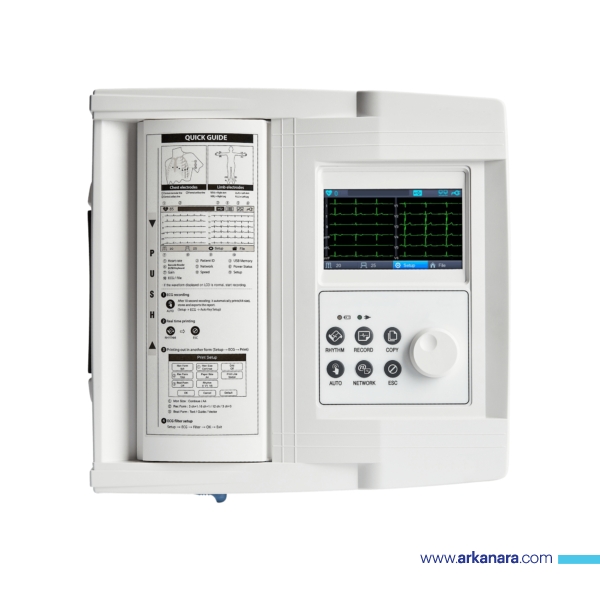

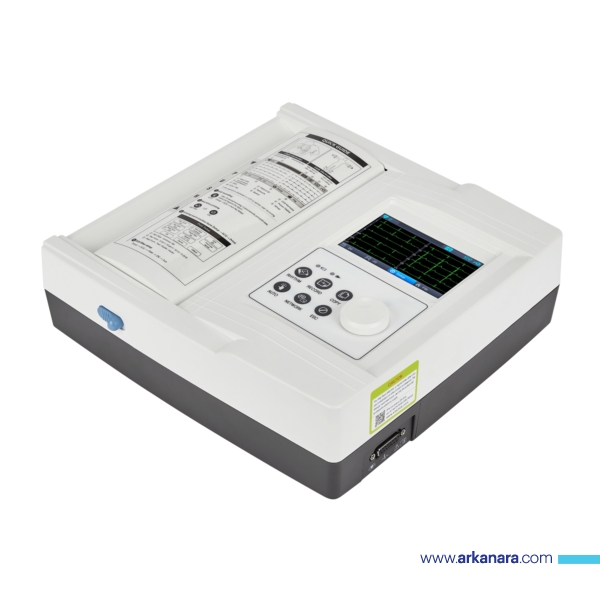

الکتروکاردیوگراف 12 کاناله (ECG / نوار قلب) تولید داخل البرز 2000

||| |||

شرکت اركان آرا تجارت البرز اولین تولید کننده داخلی الکتروکاردیوگراف 12کاناله در ایران مفتخر است در راستای حمایت از تولید ملی و برآوردن نیازهای اساسی جامعه متخصصان قلب و عروق و مراکز درمانی، دستگاه نوار قلب (ECG) را ارائه نماید.

الکتروکاردیوگراف 12کاناله (ECG / نوار قلب) مدل البرز 2000 تولید ایران دارای مشخصات ذیل می‌باشد:

  • نوار قلب 12 کاناله البرز 2000 با قابلیت کار در مدهای 1, 3 , 6 , 12 کاناله به طور همزمان با رسم یک Long Lead.
  • دارای نمایشگر LCD جهت نمایش عملکرد و تنظیمات دستگاه.
  • عملکرد بسیار آسان تنها با فشاردادن یک کلید.
  • قابلیت کار با برق و باطری قابل شارژ با طول عمر بالا.
  • مقاومت در برابر الكتروشوك.
  • دارای دو حالت ركوردگیری به صورت Manual و Auto.
  • الکتروکاردیوگراف مدل البرز 2000 دارای فیلترهای چهارگانه  AC = HUM , Muscle = EMG , Baseline = DRIFT , Low Pass.
  • قابلیت تفسیر (Interpretation) سیگنال‌های ECG و چاپ بیش از 130 نوع گزارش.
  • امکان استفاده از کاغذ مخصوص دستگاه جهت افزایش وضوح گراف‌ها و یا رول کاغذ فکس معمولی جهت کاهش چشمگیر هزینه کاغذ.
  • توانایی نگهداری آخرین تست ECG (نوار قلب) در حافظه و قابلیت ارائه Print در مدهای مختلف بدون نیاز به دریافت مجدد ECG.
  • دارای قابلیت اتصال به کامپیوتر و ایجاد بانک اطلاعاتی کامل تست ECG (نوار قلب) از کلیه بیماران.
  • دارای قابلیت اتصال به شبکه HIS بیمارستانی از طریق پورت LAN و پورت RS232.
  • قابلیت اتصال به شبکه اینترنت جهت انجام Software Upgrading بطور خودکار.
  • الکتروکاردیوگراف 12کاناله (نوار قلب) مدل البرز 2000 دارای تأییدیه‌ از اداره کل تجهیزات پزشکی ایران و  مراكز نصب معتبر می‌باشد.
  • الکتروکاردیوگراف 12کاناله (نوار قلب) مدل البرز 2000 دارای 12‌ ماه گارانتی و 10‌ سال خدمات پس از فروش از سوی شرکت ارکان آرا تجارت البرز می‌باشد.

لید‌های ECG

12 لید، ثبت و تحلیل همزمان نوار قلب

ابعاد

296 (W) * 305.5 (H) * 92.5 (D) mm       وزن: تقریباً 2/95 کیلوگرم

مدهای ثبت

12 کاناله، 6 کاناله، 3 کاناله، 1 کاناله (60 ثانیه)

حساسیت

5، 10، 20، اتوماتیک       (I~aVF : 10,V1~V6:5) mm/mV

سرعت پرینت

12/5 ، 25 ، 50 میلی‌متر بر ثانیه

نرخ نمونه برداری

500 نمونه در ثانیه

فیلتر ها

فیلتر AC: (50 / 60 Hz, -20 dB)     فیلتر پایه: (0.1 Hz, -3 dB)
فیلتر ماهیچه‌ای: (25 ~ 35 Hz, -3dB)    فیلتر پایین گذر: (off,40Hz,100Hz,150Hz)

نمایشگر
صفحه نمایش LCD
نشانگر LED

LCD (2 × 16 کاراکتری)
حساسیت، سرعت، وضعیت فیلتر، ضربان قلب، نحوه ثبت، لیدهای ثبت
کیفیت سیگنال، منبع تغذیه، باتری

کیبورد

صفحه کلید اصلی با اعداد و علائم مورد نیاز

اطلاعات بیمار

شناسه بیمار، نام، سن، جنسیت، قد، وزن

اندازه گیری های اصلی

ضربان قلب، PR interval,QRS duration,QT/QTc,P-R-T axis

مشخصات پرینتر

پرینتر حرارتی، کاغذ A4 پرینتر حرارتی

مشخصات الکتریکی

نویز ذاتی: 20 µ V(P-P) max ، محدوده ولتاژ ورودی: ≥± 5 mV ، جریان نشتی بیمار: ˂ 10µA
مدار ورودی: ورودی شناور، ضریب حذف مد مشترک: ≥± 100 dB ، پاسخ فرکانسی: 0.05~150 Hz
مدار حفاظتی: ایزوله شده، ولتاژ آفست dc: ≥± 300 mV
امپدانس ورودی : ≥ 10M Ω ، ثابت زمانی: 3.2 sec

کنترل کیفی سیگنال

آشکارسازی قطعی لید

ولتاژ / توان

منبع تغذیه: AC یا باتری داخلی (انتخابی)
توان ورودی: 100-240 Vac,50/60 Hz,1.0-0.5 A
توان مصرفی: حداکثر 60 وات

ظرفیت باتری

یک ساعت استفاده معمولی ( معادل 100 مرتبه ثبت داده های نوار قلب)

ارتباطات

اتصال به کامپیوتر از طریق پورت سریال RS-232 و شبکه LAN

کلاس ایمنی

کلاس I ، نوع BF – استاندارد ملی ایران، ایزو 13485

شرایط نگهداری

رطوبت محیط: 30 ~ 85% ، دمای محیط: 10° ~ 40° C ، فشار اتمسفر: 70 ~ 106 KPa

متعلقات

کابل برق (یک عدد)، یک ست الکترود اندامی (4 عدد)، دفترچه راهنما (یک عدد)، کابل بیمار (یک عدد)، یک ست الکترود سینه‌ای (6 عدد)، باتری قابل شارژ، کاغذ پرینتر (یک رول)

امکانات اضافی

ترالی، کیف قابل حمل، نرم افزار اتصال به کامپیوتر

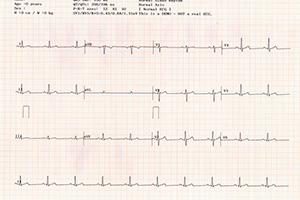

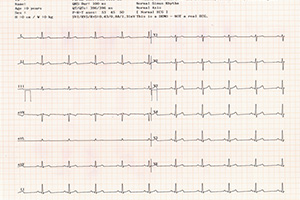

نمونه تست ECG
دوازده کاناله
نمونه تست ECG
شش کاناله
نمونه تست ECG
سه کاناله با سه ریتم
نمونه تست ECG
سه کاناله با یک ریتم
نمونه تست ECG
یک کاناله
